高级定时器PWM互补输出与死区时间管理实战

简介：STM32微控制器基于ARM Cortex-M内核，其高级定时器支持PWM模式，尤其适用于电机控制和电源转换。通过实现PWM互补输出并设置死区时间，可以优化开关器件的工作效率和避免短路。本指南介绍如何在STM32定时器中设置PWM互补输出并添加死区时间，详细步骤包括配置定时器模式、预装载寄存器、自动重载值、比较值、启用死区时间和使能输出。掌握这些技术对于电机驱动和电源管理系统的设计至关重要，有助于实现精确的电机速度控制和电压调节。

1. STM32微控制器及其应用

在当今的电子设计领域，微控制器成为了不可或缺的核心组件。特别是STM32微控制器，凭借其高性能的ARM Cortex-M内核，广泛应用于各种电子产品设计中。本章节将深入探讨STM32的基本架构以及其在不同应用中的核心作用。

1.1 STM32微控制器的架构概述

STM32系列微控制器是基于ARM Cortex-M处理器设计的32位微控制器，其内部集成了许多关键功能模块。这些模块包括但不限于：定时器、ADC、通信接口等。根据不同的应用需求，STM32提供从低端到高端的丰富产品线，如STM32F0、STM32F4等系列，每一个系列又细分为多个型号，以满足不同性能和成本的考量。

1.2 STM32在嵌入式系统中的应用

STM32微控制器因其出色的性能和灵活性，在嵌入式系统设计中扮演着重要角色。无论是工业控制、家用电器、汽车电子，还是智能穿戴设备，STM32都能提供一个稳定且功能强大的平台来实现复杂的功能。它支持实时操作系统(RTOS)，具有丰富的中间件和库函数支持，使得开发者可以专注于应用层的开发，大大缩短产品的开发周期。

1.3 选择STM32的考量因素

在选择适合项目的STM32微控制器时，需要考虑多个因素，包括性能需求、内存大小、外设接口种类、功耗要求和成本预算等。项目工程师必须根据具体应用场景的要求，综合考虑这些因素，以选取最合适的型号，确保设计的成功和产品的市场竞争力。

接下来，本系列文章将继续深入探讨STM32的高级定时器PWM模式，以及在电机控制和电源转换中的实际应用。

2. 高级定时器PWM模式介绍

2.1 PWM技术在微控制器中的应用

2.1.1 PWM信号的基本原理

脉冲宽度调制（PWM）技术是一种通过改变脉冲宽度来调节输出功率的方法，广泛应用于电机控制、电源转换、信号处理等领域。PWM信号由一系列周期性的脉冲组成，每个脉冲的宽度可以不同，通过改变占空比（脉冲宽度与周期的比值）来调节信号的平均电压。

在微控制器中，PWM信号一般由定时器产生。定时器的计数器可以配置为向上计数、向下计数或中央对齐计数。PWM信号的生成依赖于定时器的比较输出模式。当计数器的值与比较寄存器中的值匹配时，PWM输出会翻转状态，从而产生所需的PWM波形。

// 示例代码：初始化PWM输出
void TIM_PWM_Init(uint16_t Prescaler, uint16_t Period) {
    TIM_HandleTypeDef htim;
    // 初始化定时器句柄结构体
    htim.Instance = TIMx; // 替换为实际的定时器，如TIM2
    htim.Init.Prescaler = Prescaler; // 设置预分频器
    htim.Init.CounterMode = TIM_COUNTERMODE_UP; // 向上计数模式
    htim.Init.Period = Period; // 设置自动重装载寄存器周期的值
    htim.Init.ClockDivision = TIM_CLOCKDIVISION_DIV1; // 设置时钟分频因子
    htim.Init.AutoReloadPreload = TIM_AUTORELOAD_PRELOAD_DISABLE; // 禁用自动重载预装载
    // 初始化定时器
    HAL_TIM_PWM_Init(&htim);
    // 配置PWM模式的输出通道
    TIM_OC_InitTypeDef sConfigOC = {0};
    sConfigOC.OCMode = TIM_OCMODE_PWM1; // 设置PWM模式1
    sConfigOC.Pulse = Period / 2; // 初始占空比为50%
    sConfigOC.OCPolarity = TIM_OCPOLARITY_HIGH; // 输出极性高
    sConfigOC.OCFastMode = TIM_OCFAST_DISABLE; // 禁用输出比较快速模式
    // 初始化PWM输出通道
    HAL_TIM_PWM_ConfigChannel(&htim, &sConfigOC, TIM_CHANNEL_1);
}

在上述代码示例中，我们初始化了一个定时器，并配置了其中一个通道为PWM模式。 Prescaler 和 Period 参数决定了PWM信号的频率和分辨率。

2.1.2 PWM在微控制器中的优势

PWM在微控制器中的主要优势在于其高度的可配置性和对多种类型负载的适应性。通过简单的参数调整，就可以控制电机的速度、方向和扭矩，或者控制电源转换电路的输出电压和电流。此外，PWM信号可以通过数字接口生成，避免了模拟电路中常见的温度漂移和老化问题。

PWM还允许使用较低成本的开关元件，如MOSFET或晶体管，而不是线性调节器，因此可以提高系统的整体效率。同时，PWM信号的频率可以通过软件动态调整，便于实现快速的反馈控制和适应性调节。

2.2 高级定时器的特点与功能

2.2.1 高级定时器的结构和工作模式

高级定时器通常具有更复杂的功能集，包括多种工作模式和更精确的时序控制。以STM32为例，高级定时器如TIM1和TIM8，支持更多的通道、更灵活的输出配置、以及更复杂的事件处理能力。高级定时器通常支持输出比较、输入捕获、PWM模式等多种功能。

在输出比较模式下，定时器的计数值与预设的比较值进行比较，从而控制输出引脚的状态。这种模式非常适合生成PWM信号，因为可以精确控制占空比。在输入捕获模式下，定时器可以捕捉外部事件的时间戳，这对测量外部信号非常有用。

2.2.2 高级定时器与普通定时器的区别

高级定时器与普通定时器的主要区别在于功能的丰富程度和处理能力。高级定时器通常有更多的通道和更复杂的同步机制，例如可以实现多个定时器之间的链式同步。此外，高级定时器还支持更多的中断和DMA请求，这有助于减少CPU的工作负担，提高处理效率。

高级定时器的计数器和比较寄存器的位宽通常更大，这意味着它们可以处理更长时间的计数，支持更高精度的时间测量。在PWM模式下，这使得高级定时器能够提供更精细的控制和更广的占空比调节范围。

| 特征 | 普通定时器 | 高级定时器 | | — | — | — | | 通道数量 | 2-4 | 4-8 | | 计数器位宽 | 16位 | 16/32位 | | 输出比较模式 | 支持 | 支持 | | 输入捕获模式 | 支持 | 支持 | | 同步模式 | 有限 | 具有链式同步功能 | | 中断和DMA请求 | 支持 | 更多中断和DMA请求 | | 计数器预分频 | 支持 | 支持，范围更广 | | PWM模式 | 支持 | 支持，范围更广 |

在实际应用中，选择高级定时器还是普通定时器取决于具体的应用需求和对功能的依赖。对于需要精确控制和复杂计时任务的高端应用，高级定时器提供了更多的灵活性和性能。而对于一些基本需求，普通定时器足以完成任务且成本较低。

3. PWM互补输出的意义与配置

3.1 互补输出的原理与优势

3.1.1 互补输出的定义和应用场景

互补输出是一种PWM技术，它允许通过两个输出来控制一个负载，通常在H桥电机驱动器中得到应用。在这种配置下，一个输出提供正向电压，而另一个输出提供相反的电压。这种输出模式的一个关键优势在于它可以提供更高电流，通过将负载分配给两个输出，从而降低每个输出的电流负载。

互补输出模式在一些特定的应用中特别有用，比如在电机驱动中，可以减少EMI（电磁干扰），并且提供更平滑的电机转矩控制。在功率转换器中，它还可以帮助减少热量的产生，因为电流被均匀地分配给两个输出。

3.1.2 提高功率转换效率的方法

互补输出模式在提高功率转换效率方面扮演着关键角色。通过精确控制两个输出的PWM信号，可以减少不必要的开关损耗。在H桥电机控制中，一个开关的关闭与另一个开关的开启几乎同步，这有助于降低损耗。在开关电源中，这种输出模式可以减少电路中的电压尖峰，从而减少开关损耗。

在设计上，选择正确的死区时间是关键。死区时间需要足够长，以防止上下桥臂同时导通，导致电源短路，同时也需要足够短，以避免不必要的功率损失。

3.2 配置互补输出的步骤与方法

3.2.1 配置PWM通道为互补模式

在STM32微控制器中，配置PWM通道为互补输出模式通常涉及以下步骤：

1. 初始化高级定时器，确保已经正确设置PWM模式。
2. 选择并配置要使用的通道作为互补输出。
3. 设置相应的通道模式寄存器，将其配置为互补输出模式。
4. 设置死区时间，以防止上下桥臂同时导通。

以下是相关代码示例：

TIM_HandleTypeDef htim1;
// 初始化高级定时器
// ...
htim1.Init.Pulse = 500; // 设置PWM脉冲宽度
htim1.Init.Period = 1000; // 设置PWM周期
htim1.Init.CounterMode = TIM_COUNTERMODE_UP; // 设置计数器模式
htim1.Init.Prescaler = 0; // 设置预分频器值
HAL_TIM_PWM_Init(&htim1); // 初始化PWM模式

// 配置PWM通道为互补输出模式
TIM_OC_InitTypeDef sConfigOC = {0};
sConfigOC.OCMode = TIM_OCMODE_PWM1; // 设置PWM模式
sConfigOC.Pulse = 500; // 设置PWM脉冲宽度
sConfigOC.OCPolarity = TIM_OCPOLARITY_HIGH; // 设置输出极性
sConfigOC.OCFastMode = TIM_OCFAST_DISABLE; // 设置输出快速模式
HAL_TIM_PWM_ConfigChannel(&htim1, &sConfigOC, TIM_CHANNEL_1);

// 设置另一个通道为互补模式
sConfigOC.OCPolarity = TIM_OCPOLARITY_LOW; // 设置输出极性相反
HAL_TIM_PWM_ConfigChannel(&htim1, &sConfigOC, TIM_CHANNEL_2);

3.2.2 配置死区时间以防止短路

为了防止在H桥中出现短路现象，需要设置死区时间。这是通过配置定时器的死区时间寄存器来实现的。

TIM_OC_InitTypeDef sConfigOC = {0};

// ...初始化代码

// 配置死区时间
__HAL_TIM_SET_COMPARE(&htim1, TIM_CHANNEL_1, 550); // 设置通道1的比较值，产生死区
__HAL_TIM_SET_COMPARE(&htim1, TIM_CHANNEL_2, 450); // 设置通道2的比较值，产生死区

在设置死区时间时，需要确保配置的值能够为上下桥臂提供足够的延迟，避免开关器件同时导通。

配置互补输出不仅需要对硬件有深入理解，还需要编程者能够准确地控制时序，确保系统稳定安全地运行。通过上述步骤，我们可以有效地配置STM32微控制器上的PWM输出，为电机控制和电源转换提供高效稳定的解决方案。

4. 死区时间的必要性与设置

4.1 死区时间的作用与影响

4.1.1 死区时间在PWM控制中的重要性

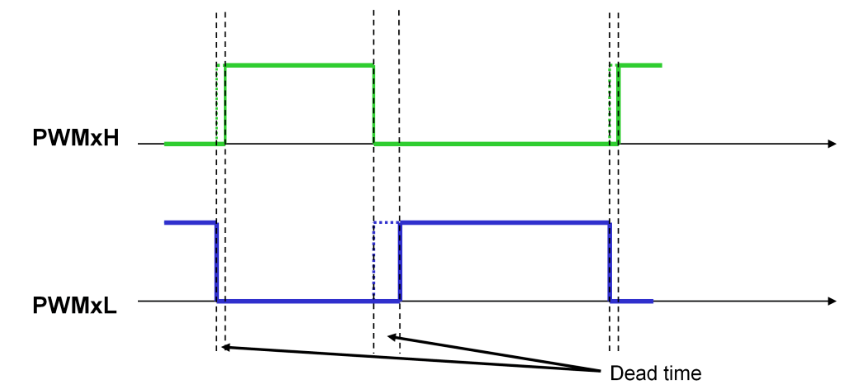

在电力电子系统中，死区时间是指在一个开关转换周期中，同时关闭一对电力开关（例如MOSFET或IGBT）的时间段。这个时间的设置是至关重要的，因为它可以防止因同时导通而产生的短路现象，特别是在半桥或全桥电路中。在PWM控制中，特别是在H桥驱动电机或其他负载时，死区时间的引入是为了确保上桥臂和下桥臂的功率开关不会同时开启。如果同时导通，会导致直流电源直接短路，从而可能造成功率器件的损坏。

4.1.2 死区时间对电路性能的影响

死区时间的设定不仅仅是为了安全，它还对整个电路的性能有着重要的影响。恰当的死区时间可以确保电路在高效率和低电磁干扰（EMI）的条件下运行。如果死区时间过长，会导致输出波形失真，影响电机的运行性能，例如增加转矩脉动，降低效率。如果死区时间过短，则无法有效避免短路问题，可能会导致器件损坏或系统的不稳定。因此，精确设置死区时间对于实现高效、可靠和精确的PWM控制是必不可少的。

4.2 死区时间的配置与调整

4.2.1 如何设置死区时间参数

在微控制器中设置死区时间通常涉及编程定时器的特定寄存器。以STM32微控制器为例，可以通过配置定时器的死区时间寄存器 TIMx_BDTR 来设置死区时间。以下是一个示例代码，展示了如何在STM32中设置死区时间：

void SetDeadTime(TIM_TypeDef* TIMx, uint16_t DeadTime) {
    // 确保定时器已经被禁用
    TIM_Cmd(TIMx, DISABLE);

    // 设置死区时间寄存器
    TIM_BDTRInitTypeDef TIM_BDTRStructure;
    TIM_BDTRStructInit(&TIM_BDTRStructure);
    TIM_BDTRStructure.OSSRState = TIM_OSSRState_Enable;
    TIM_BDTRStructure.OSSIState = TIM_OSSIState_Enable;
    TIM_BDTRStructure.LockLevel = TIM_LockLevel_OFF;
    TIM_BDTRStructure.DeadTime = DeadTime;
    TIM_BDTRStructure.AutoReloadPreload = TIM_AutoReloadPreload_Enable;

    TIM_BDTRConfig(TIMx, &TIM_BDTRStructure);

    // 重新启用定时器
    TIM_Cmd(TIMx, ENABLE);
}

在这段代码中，我们首先禁用了定时器，然后配置了死区时间寄存器 TIM_BDTR ，其中 DeadTime 参数是根据具体的应用需求设置的。这个参数的单位通常是定时器的时钟周期数。

4.2.2 死区时间调整的实践案例

在调整死区时间时，需要根据实际应用来选择合适的值。例如，在设计一个电机驱动器时，可以通过观察电机电流和电压波形来确定最佳的死区时间。太短的死区时间可能会导致实际测量的波形上出现短暂的短路尖峰，而太长的死区时间会减少驱动器的有效输出时间，影响效率和响应。

下面是一个在实际应用中调整死区时间的案例：

1. 初始时设置一个估计值，例如1微秒。
2. 启动电机并观察电流波形。
3. 如果发现电流波形中有异常的尖峰，则需要增加死区时间。
4. 逐渐增加死区时间，直到电流波形中的尖峰消失。
5. 在电流波形无异常尖峰的情况下，逐步减少死区时间，直到找到电流波形开始恶化的点。
6. 死区时间最终设置在电流波形良好的边缘，即刚刚超过出现异常尖峰的死区时间。

通过上述的步骤，可以确保电机的平稳运行，同时避免因死区时间不当导致的效率降低或损害。调整过程中，可以使用示波器来监视电机的电流波形，辅助确定最佳的死区时间设置。

在本章节中，我们深入了解了死区时间的作用和影响，学习了如何在微控制器中设置死区时间，以及如何通过实践案例来调整这一关键参数。通过精确的死区时间设置，可以保证电力电子系统的稳定性和可靠性，提高PWM控制的性能。

5. PWM输出的配置步骤详解

5.1 配置PWM参数的基本步骤

5.1.1 初始化高级定时器和PWM通道

在开始配置PWM之前，需要初始化高级定时器（如STM32的TIMx定时器），以及其对应的PWM通道。这涉及到设置时钟、时钟预分频器、计数器模式、周期与脉宽等。以STM32为例，初始化代码可能如下：

void MX_TIMx_Init(void)
{
    TIM_OC_InitTypeDef sConfigOC = {0};
    htimx.Instance = TIMx;
    htimx.Init.Prescaler = (uint32_t)(SystemCoreClock / 1000000) - 1; // 1MHz
    htimx.Init.CounterMode = TIM_COUNTERMODE_UP;
    htimx.Init.Period = 1000 - 1; // 1kHz PWM
    htimx.Init.ClockDivision = TIM_CLOCKDIVISION_DIV1;
    htimx.Init.AutoReloadPreload = TIM_AUTORELOAD_PRELOAD_DISABLE;
    if (HAL_TIM_PWM_Init(&htimx) != HAL_OK)
    {
        // Initialization Error
    }
    sConfigOC.OCMode = TIM_OCMODE_PWM1;
    sConfigOC.Pulse = 500; // 50% duty cycle
    sConfigOC.OCPolarity = TIM_OCPOLARITY_HIGH;
    sConfigOC.OCFastMode = TIM_OCFAST_DISABLE;
    if (HAL_TIM_PWM_ConfigChannel(&htimx, &sConfigOC, TIM_CHANNEL_1) != HAL_OK)
    {
        // Configuration Error
    }
}

上述代码中， MX_TIMx_Init 函数初始化了指定的定时器实例 htimx 。时钟频率设置为1MHz，从而产生1kHz的PWM信号。 Period 和 Pulse 参数定义了PWM周期和占空比。在PWM模式下，可以设置不同的 OCMode 、 OCPolarity 和 OCFastMode 参数以满足不同的应用需求。

5.1.2 设置PWM模式及相关参数

一旦定时器和通道初始化完成，接下来需要设置PWM模式和相关参数。包括：

• 模式选择 ：选择标准PWM模式或互补PWM模式。

• 占空比调整 ：通过改变 Pulse 值，调整占空比。

• 死区时间配置 ：在互补模式下配置死区时间防止上下桥臂同时导通。

以互补模式为例，配置代码可能如下：

void HAL_TIM_MspPostInit(TIM_HandleTypeDef *htim)
{
    GPIO_InitTypeDef GPIO_InitStruct = {0};
    if(htim->Instance==TIMx)
    {
        __HAL_RCC_GPIOx_CLK_ENABLE();
        GPIO_InitStruct.Pin = GPIO_PIN_x;
        GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
        GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
        HAL_GPIO_Init(GPIOx, &GPIO_InitStruct);
        // Configure TIMx Channel 1 as complementary output
        TIMx->CCMR1 |= (TIM_CCMR1_OC1M_1 | TIM_CCMR1_OC1M_2);
        TIMx->CCMR1 |= TIM_CCMR1_OC1PE; // Enable preload
        TIMx->CCER |= (TIM_CCER_CC1E | TIM_CCER_CC1NE); // Enable outputs
    }
}

在这段代码中， HAL_TIM_MspPostInit 用于配置与定时器相关的硬件资源，包括GPIO。设置 TIMx 的 CCMR1 寄存器来配置PWM模式，同时确保输出通道被正确配置。这样，当定时器开始计数时，将生成PWM信号。

5.2 PWM输出调试与优化策略

5.2.1 调试PWM输出的常见问题

调试PWM输出时常见的问题包括：

• PWM信号不稳定 ：可能是由电源噪声或者布线引起的，检查电路板设计，确保良好的布局和滤波。

• 占空比不准确 ：检查定时器的配置，确保 Prescaler 、 Period 和 Pulse 等参数正确无误。

• 死区时间不足或过长 ：过长可能导致不必要的开关损耗，过短可能导致桥臂直通，通过调整死区时间参数解决。

5.2.2 提高PWM输出稳定性的优化方案

为了提高PWM输出的稳定性，可以采取以下措施：

• 滤波电路设计 ：在输出端增加LC滤波电路，降低信号的高频噪声。
• 正确的时钟设置 ：确保系统时钟稳定，这可能需要校准RC振荡器或使用外部晶体振荡器。
• 软件滤波 ：通过软件算法平滑占空比调整，例如使用PID控制算法。

例如，可以编写一个简单的PID控制器来调整PWM占空比，以达到期望的输出电压或频率。

void PID_Controller_SetDutyCycle(TIM_HandleTypeDef *htim, uint32_t Channel, float Setpoint, float *PrevError, float *Integral, float Kp, float Ki, float Kd)
{
    float Error, Output;
    uint32_t CurrentTime;
    CurrentTime = HAL_GetTick();
    Error = Setpoint - *PrevError;
    *Integral = *Integral + Error;
    Output = Kp*Error + Ki*(*Integral) + Kd*((float)(CurrentTime - *PrevTime))*Error;
    *PrevError = Setpoint;
    *PrevTime = CurrentTime;
    __HAL_TIM_SET_COMPARE(htim, Channel, Output);
}

在这个函数中， PID_Controller_SetDutyCycle 使用PID算法计算新的占空比值，然后使用 __HAL_TIM_SET_COMPARE 宏设置该值。 Kp 、 Ki 和 Kd 分别为比例、积分和微分增益系数，需根据实际情况调整。

通过这些调试和优化步骤，可以确保PWM输出的稳定性和精确度，适用于各类需要PWM控制的系统中。

6. 电机控制与电源转换的实际应用

在现代电子系统中，PWM（脉冲宽度调制）技术作为一种高效的信号处理方法，被广泛应用于电机控制与电源转换领域。通过改变PWM信号的占空比，可以精确控制电机的转速和方向，同时也能够在电源转换中达到稳压或稳流的效果。本章将对电机控制和电源转换中PWM的实际应用进行详细探讨。

6.1 电机控制中的PWM应用

6.1.1 PWM在直流电机调速中的应用

PWM信号能够控制直流电机的转速，通过改变输出信号的占空比来控制加在电机两端的电压平均值。在调速过程中，使用PWM控制能够提供更为精细的速度调整，而不影响电机的运行效率。以下是实现直流电机PWM调速的基本步骤：

1. 初始化PWM信号的频率和占空比。
2. 使用PWM输出引脚与电机驱动电路相连。
3. 通过改变PWM的占空比来调整电机转速。
4. 实现转速的精细控制和过载保护。

// 伪代码示例
void setup() {
    initPWM(FREQUENCY, DUTY_CYCLE); // 初始化PWM频率和占空比
    connectMotorToPWMOutput(PWM_PIN); // 连接电机到PWM输出引脚
}

void loop() {
    setMotorSpeed(DUTY_CYCLE_HIGH); // 设置高速运行
    delay(2000);
    setMotorSpeed(DUTY_CYCLE_LOW); // 设置低速运行
    delay(2000);
}

6.1.2 PWM在步进电机控制中的应用

步进电机通过一系列的脉冲来控制转动的角度和速度。PWM信号可以在保持脉冲频率不变的情况下，通过调整占空比来调节步进电机的运行速度。PWM控制不仅能够提供平滑的速度控制，还可以用于动态调整加速度，实现更为复杂的控制策略。下面是一个简单示例：

// 伪代码示例
void setup() {
    initPWM(FREQUENCY, DEFAULT_DUTY_CYCLE); // 初始化PWM
    connectPWMToStepperDriver(STEPPER_PIN); // 连接PWM到步进电机驱动
}

void loop() {
    setStepperSpeed(DUTY_CYCLE_SLOW); // 设置低速转动
    stepMotor(STEPS_COUNT, DIRECTION); // 步进控制
    delay(1000);
    setStepperSpeed(DUTY_CYCLE_FAST); // 设置高速转动
    stepMotor(STEPS_COUNT, DIRECTION); // 步进控制
    delay(1000);
}

6.2 电源转换中的PWM应用

6.2.1 PWM在DC/DC转换器中的应用

PWM在DC/DC转换器中的应用非常普遍，它使得电源能够从一个电压水平转换为另一个电压水平，同时保持很高的效率。降压（Buck）转换器和升压（Boost）转换器都依赖于PWM信号控制开关元件，以达到稳压输出的目的。以下是使用PWM进行DC/DC转换的基本概念：

• 降压（Buck）转换器 ：通过降低输入电压来得到较低的输出电压。在降压转换器中，PWM信号控制开关管的导通和截止时间，从而改变输出电压。
• 升压（Boost）转换器 ：通过增加输入电压来得到较高的输出电压。在升压转换器中，PWM信号控制开关管的导通时间，而输出电压则由电感和电容在开关管关闭时共同决定。

6.2.2 PWM在AC/DC转换器中的应用

在AC/DC转换器中，PWM用于整流后的直流电压调节，以产生稳定输出的直流电压。AC/DC转换器通常包含一个桥式整流器和一个滤波器，然后通过PWM控制开关元件来调节输出电压。PWM控制的AC/DC转换器能够有效地适应负载变化，维持输出电压的稳定。下面简要描述了PWM在AC/DC转换器中的工作流程：

• 在整流电路输出端引入PWM调制。
• 通过改变PWM信号的占空比，来调整开关元件的导通时间。
• 根据负载需求动态调整PWM占空比，以保持输出电压稳定。
• 使用反馈电路监控输出电压，并实时调整PWM参数以达到精确的控制。

通过以上章节的内容，我们对PWM在电机控制与电源转换的应用有了深入的理解。在下一章，我们将探讨如何进一步优化PWM的性能，并且介绍一些实际的调试技巧来帮助工程师们在实际应用中解决可能遇到的问题。
