请教大师看看这波形，哪一种更好？

请教大师看看这波形，哪一种更好？

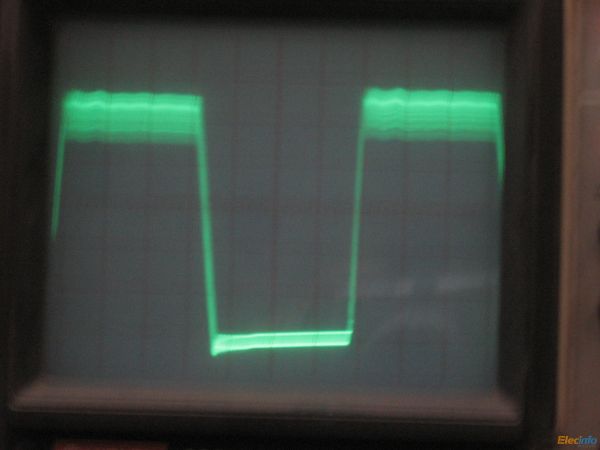

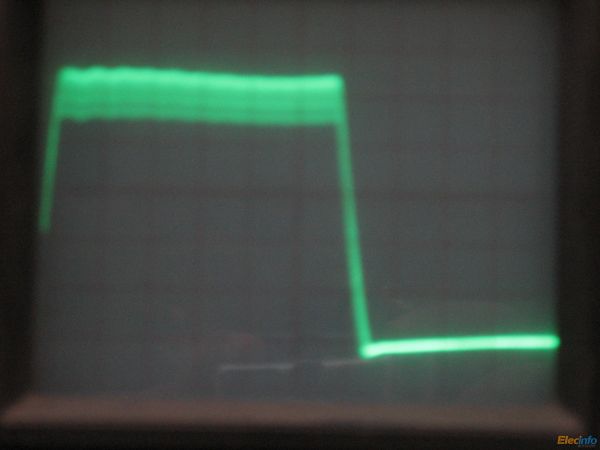

请大师看看这是IGBT模块的驱动波形，带载情况下，开关电源540V，第一个是用80UF电容滤波带差模线圈，第二个是8UF滤波加双共模电感，这两个哪个更好点？波形的下方震荡幅度不一样，跟纹波电压有关吗？这是什么阶段的波形？

全部回复(59)

只看楼主

正序查看

倒序查看

qilong370

LV.4

2014-08-26 22:07

@igbtsy

这图上，它的周期长了，43微秒，死区0.5微秒。电流相位接近零相位了。由于它的死区没有处理好，磁路阻抗还没有匹配好，所以截止到开通，开通到截止还有点振荡，与我贴出的波形对比一下就可以看出。

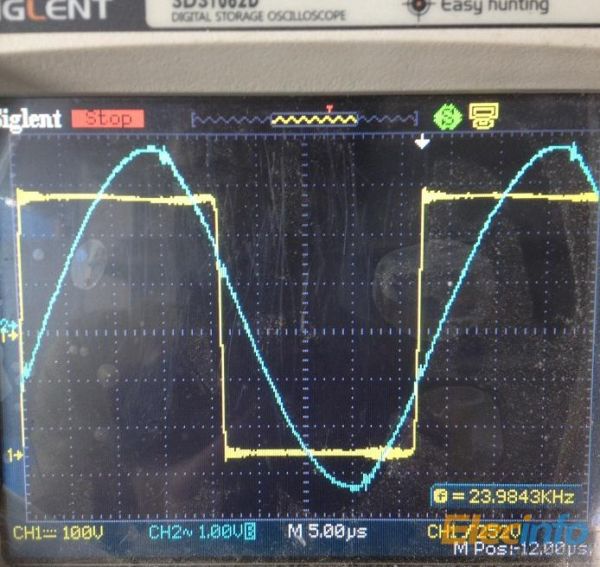

我的死区时间是4US，这是在最大功率30KW的波形，已经很稳定了。我昨天为了验证输出电感量（线盘电感量）小会损坏门极，特地用了2个BYD的模块实验，同样在80UH的时候工作不到1分钟就保护，门极又击穿了！！工作频率在24KHZ，这很奇怪没有任何前兆，为什么会出现损坏门极呢？

qilong370

LV.4

2014-08-26 22:13

@igbtsy

qilong370

LV.4

2014-08-26 22:15

@qilong370

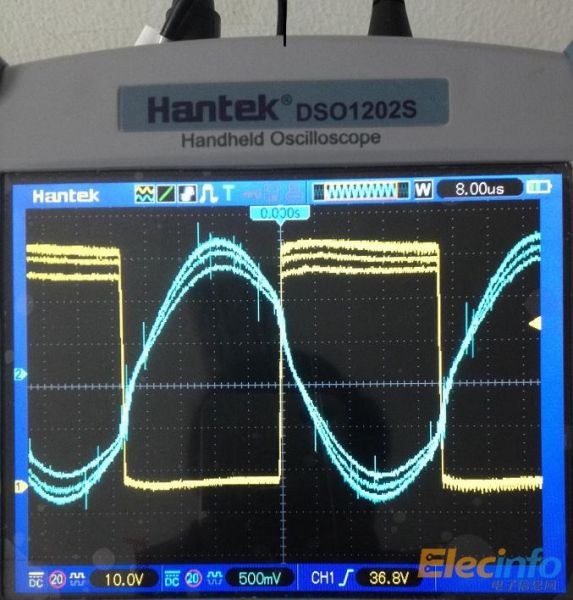

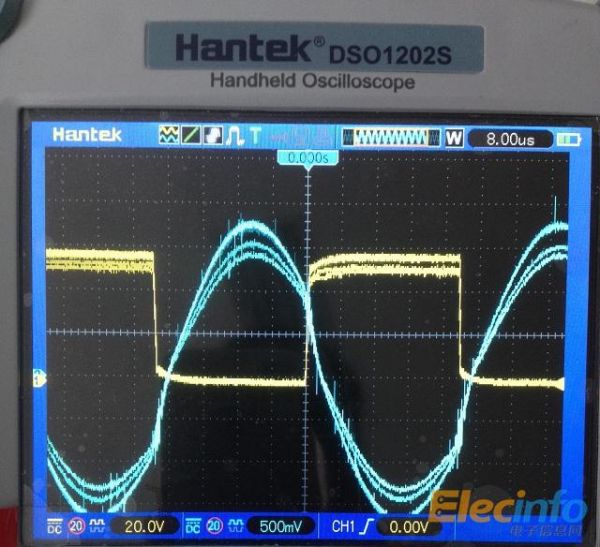

[图片][图片][图片]

相位角从180度移到0度，然后降频达到最大功率。

igbtsy

LV.9

2014-08-27 09:17

@qilong370

相位角从180度移到0度，然后降频达到最大功率。

你的情况不敢下结论，你电源滤波器装了没有？

以下是我的20KW最大功率与最小功率3KW时的波形，最大功率周期64微秒，最小功率周期35微秒，调频调功，看不同功率波形，示波器任何旋钮没去动。

igbtsy

LV.9

2014-08-27 09:20

@qilong370

相位角从180度移到0度，然后降频达到最大功率。

你的最大功率时没有降到零相位。

qilong370

LV.4

2014-08-27 19:26

@igbtsy

你的最大功率时没有降到零相位。

你说的很对，当检测到电感量小于正常值%30时，机器进入降功率工作状态，也就是不会满负荷工作。电感量过小时，会报警。提醒用户增加电感量。占空比到99%机器就达到最大功率。

qilong370

LV.4

2014-08-31 11:51

@小矿石

PC929的驱动能力0.4A，但是他的驱动电路加了三极管图腾，驱动能力应该够了

问到最后感谢各位的回复，虽然没有准确的答案。也没有结果，但是非常感谢了。还是靠自己专研吧。

igbtsy

LV.9

2014-08-31 19:54

@qilong370

问到最后感谢各位的回复，虽然没有准确的答案。也没有结果，但是非常感谢了。还是靠自己专研吧。

按我前几贴的方法去做，肯定会解决的，如果你不装电源滤波器，不加慢起动及频率跟踪，就说不清了。

你看这一个贴子，《IGBT驱动用脉冲变压器驱动，其驱动电路奥太与瑞凌比较哪个好一些？大家出来..wen88 2014-02-2625/1325igbtsy 2014-08-31 09:27》

有个单位用了我的电路，为了外观好看，小巧、省人工，他们把自制的电流互感器改为成品的电流互感器。结果出厂后的机子有一定比例的机芯有IGBT模块损坏的。仅仅是用了成品的电流互感器就出现这种情况。所以我是不用成品电流互感器的，因为它们不符合我的设计要求。在此只是举个例子而已。

yhtggg

LV.6

2014-09-01 07:29

@igbtsy

按我前几贴的方法去做，肯定会解决的，如果你不装电源滤波器，不加慢起动及频率跟踪，就说不清了。你看这一个贴子，《IGBT驱动用脉冲变压器驱动，其驱动电路奥太与瑞凌比较哪个好一些？大家出来..wen88 2014-02-2625/1325igbtsy 2014-08-3109:27》有个单位用了我的电路，为了外观好看，小巧、省人工，他们把自制的电流互感器改为成品的电流互感器。结果出厂后的机子有一定比例的机芯有IGBT模块损坏的。仅仅是用了成品的电流互感器就出现这种情况。所以我是不用成品电流互感器的，因为它们不符合我的设计要求。在此只是举个例子而已。

学习中

王秋冬

LV.5

2014-09-01 16:02

@igbtsy

频率跟踪是主要的任务，没有它是难以保证的。

igbtsy

LV.9

2014-09-01 16:49

@王秋冬

频率跟踪是主要的任务，没有它是难以保证的。

很多专卖机芯的厂家不设频率跟踪，你能想通他们为什么这么做吗？

王秋冬

LV.5

2014-09-01 19:37

@igbtsy

很多专卖机芯的厂家不设频率跟踪，你能想通他们为什么这么做吗？

不能

igbtsy

LV.9

2014-09-02 08:17

@王秋冬

不能

楼主是做机芯，让用户自制感应线圈的。所以该问题让楼主来回答是最好的，或许通过他的回答，他自己能感悟到问题的所在。

qilong370

LV.4

2014-09-20 21:37

@igbtsy

楼主是做机芯，让用户自制感应线圈的。所以该问题让楼主来回答是最好的，或许通过他的回答，他自己能感悟到问题的所在。

现在做了几次实验，PC929驱动电路又优化了抗干扰，做了直通实验保护灵敏，母线输出加了LC滤波。测试结果就是在电感量小的时候《100，时开机几分钟就IGBT就击穿了。嘉兴斯达也来人了《陈浩-应用工程师》看了看UCE，没有结果，摸摸后脑勺回去了。对比了同行业的机器非移相调频。在电感量小时可以工作，频率降的很低低于12KHZ，没有出现击穿。我想就是增加电容来弥补电感量小的问题。或者做个保护规避掉。怎么样？

qilong370

LV.4

2014-09-20 21:56

@igbtsy

奥太的焊机我修过2年。它的过流信号和我的检测电路不一样。我用的互感器就是小厂做的，成品的用过经常坏，导致功率上不去，现在的高频互感器是大磁芯绕的那种。到现在输出也没有过流保护过。

igbtsy

LV.9

2014-09-21 17:56

@qilong370

互感器用在什么地方? 它的工作频率,初次级电流，次级内阻，过载时的特性和过载能力，磁性材料的特性及你选择的动态工作范围的线性区域，离极限范围的富裕量，次级绕组的分布电容及分布电感对你保护电路的影响，这些都是要考滤的。成品的互感器只能满足大路货的通用的要求，不可能全部满足你的要求，所以互感器只能自制了，因为选择不到让你感到相对十全十美的互感器。

igbtsy

LV.9

2014-09-21 18:08

@qilong370

还是你没有做频率跟踪，电感量小时已进入容性区，几分钟就要炸模块了。

我加了频率跟踪，还加了进入容性区的保护，假设频率跟踪失败而进入容性区立即关激励报警，并显示故障状态。

所以即使在容性区开机，一开激励就出现关激励报警。

斯达的产品可能是我第一个大批量用的，各厂家的模块产品前后用了有8家，都从来没有出现过问题，并且可以直接替换而不要更换门极电阻，供方也在现场当场观看。所以生产上很方便的，换模块不必另出通知单去改其他的东西。

qilong370

LV.4

2014-09-23 20:11

@igbtsy

很详细，我在仔细琢磨琢磨。软件设置是不容许进入容性区的，进入就会立马关断输出。

qilong370

LV.4

2014-09-23 20:13

@igbtsy

用自己绕的圆形互感器加整流和2K的电阻输入到比较器去。就和焊机的峰值电流检测一样、

igbtsy

LV.9

2014-09-24 16:12

@qilong370

用自己绕的圆形互感器加整流和2K的电阻输入到比较器去。就和焊机的峰值电流检测一样、

igbtsy

LV.9

2014-10-17 09:02

@qilong370

这个波形我看了你发的帖子，几乎全是一样的，就这一个波形，从12年的帖子就开始到现在还是这个波形，我很疑惑。难道就这一个波形？？？

都是这样的波形，半桥、全桥、不同功率也都是这样的波形，如果不是这样的波形，那是有问题了，要查原因。

三月天_

LV.4

2014-10-28 13:35

@igbtsy

你把波形的上升沿与格子线对齐，不然不好看。他的波形本身说明是硬开关波形，不是软开关，感应加热应当都是软开关波形，不然损耗极大，管子的可靠性差。你看我的波形，横向每大格是5微秒，CE波形周期是40微秒，其他的不用我说了吧议，死区是2微秒。他的波形显示死区是0.75微秒《图没有正视拍，会有点误差》。是硬开关工作波形，它的电流相位迟后约30到33度。在感性区工作，没有到最大功率处，如果这是它的最大功率工作状态，那是非常不合理的，损耗极大。

军长把脉神人也。一幅图就可以确诊。
