问题发现

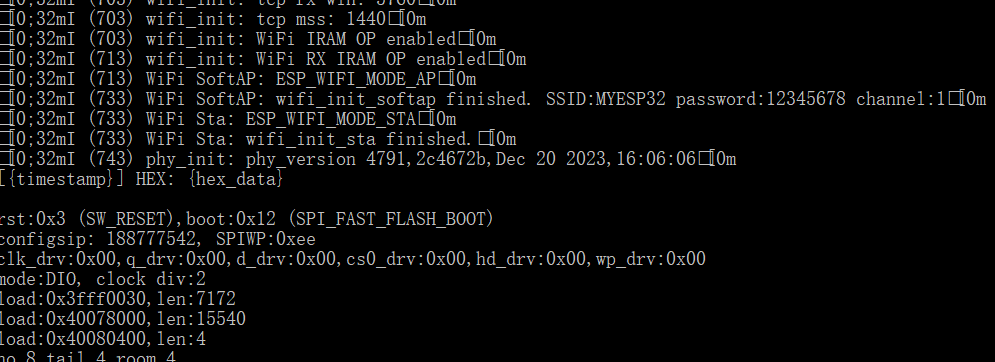

最近在做ESP32的LCD和联网功能,发现运行到 phy_init 后就会重启，也就是启动网卡的时候导致重启，原来是因为电压过低导致的复位，开发板电压供电还是不太够。

关于ESP32-D0WD执行到phy_init就重启这件事

phy初始化时导致供电不足，导致把en拉下去了，引起硬件复位。因为rst:0x1 (POWERON_RESET)就是EN拉低复位的意思。
可是我看了看EN是通过10K接在3V3上的，而3V3接的是一个巨胖的100uF mlcc…都100uF了还能被拉低，这也太猛了吧…这不太正常

我在网上查询了ESP32 phy_init导致重启的事件，别说还真有：

1）第一种说法是phy_init时模块功率会比较大，供电不足就会引起电压不稳，导致ESP32的Brownout Detector被触发。

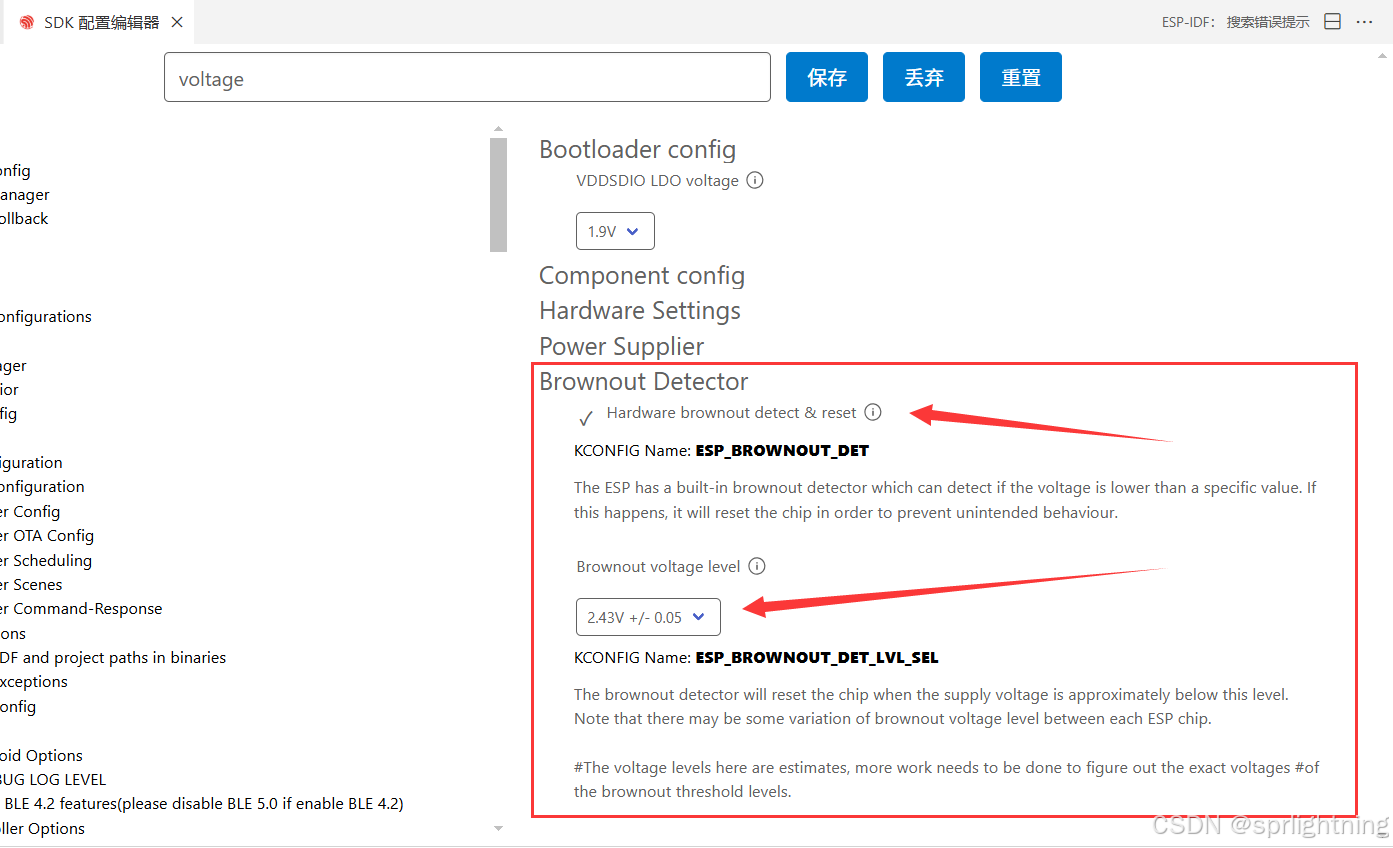

我看了看menuconfig，还真有这设置，默认就勾选了Hardware brownout detector reset，触发电压是2.43V +/- 0.05，可是这和我的情况有些差异。因为终端中提示的是0x1，也就是EN被拉低引起的硬件复位。这说明是掉电了没错，但还不至于触发brownout，因为brownout是软件复位，是0xc，且会在终端看到如下提示（软件复位详见：brownout引起的软件复位）：

Brownout detector was triggered
rst:0xc (SW_CPU_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)

我尝试过在phy_init前将bt_tx_power拉到最低了，但是效果不明显…

我用万用表测量单独锂电池供电的情况，3V3电压在3.16-3.19之间摆动，这应该是就是phy_init期间造成的，确实没到ESP32的brownout阈值，因为我的ESP32不是软件复位，那menuconfig的brownout没必要改，改了也无济于事。

2）第二种说法是usb数据线太垃圾了，内阻大，供电能力不足（详见：ESP32 不断重启解决办法）。phy_int启动时较大的功率导致重启。

这种情况解决办法就是换一根好一点的数据线。
我试了下，找了一根拼夕夕送的极短的数据线做为辅助供电，别说，是这么回事，问题解决了。那忽闪忽闪的led稳了，phy_init顺利初始化。看到的是下面的内容：

I (4457) phy_init: phy_version 4860,6b7a6e5,Feb 6 2025,14:47:07I (4522) BT_API: BT enabled
I (4522) BT_AV: controller initialized
I (4838) BT_AV: bluedroid initialized
I (4944) BT_AV: bluedroid enabled

3）第三种说法是ESP32板子天线设计问题，不好匹配网络会导致phy_init期间功率过大。详细可以看这篇帖子：关于ESP32模块天线设计问题

重点来了，进一步分析电路
有意思的部分来了，我的板子还连着一块锂电池，那就考虑锂电池供电这种电压更低的情况。
我用万用表测量单独锂电池供电的情况，3V3电压在3.16-3.19之间摆动，而EN电压在0.84-3.19V之间摆动，我去，这太离谱了吧！说明EN确实是被拉低了，引起ESP32重启。

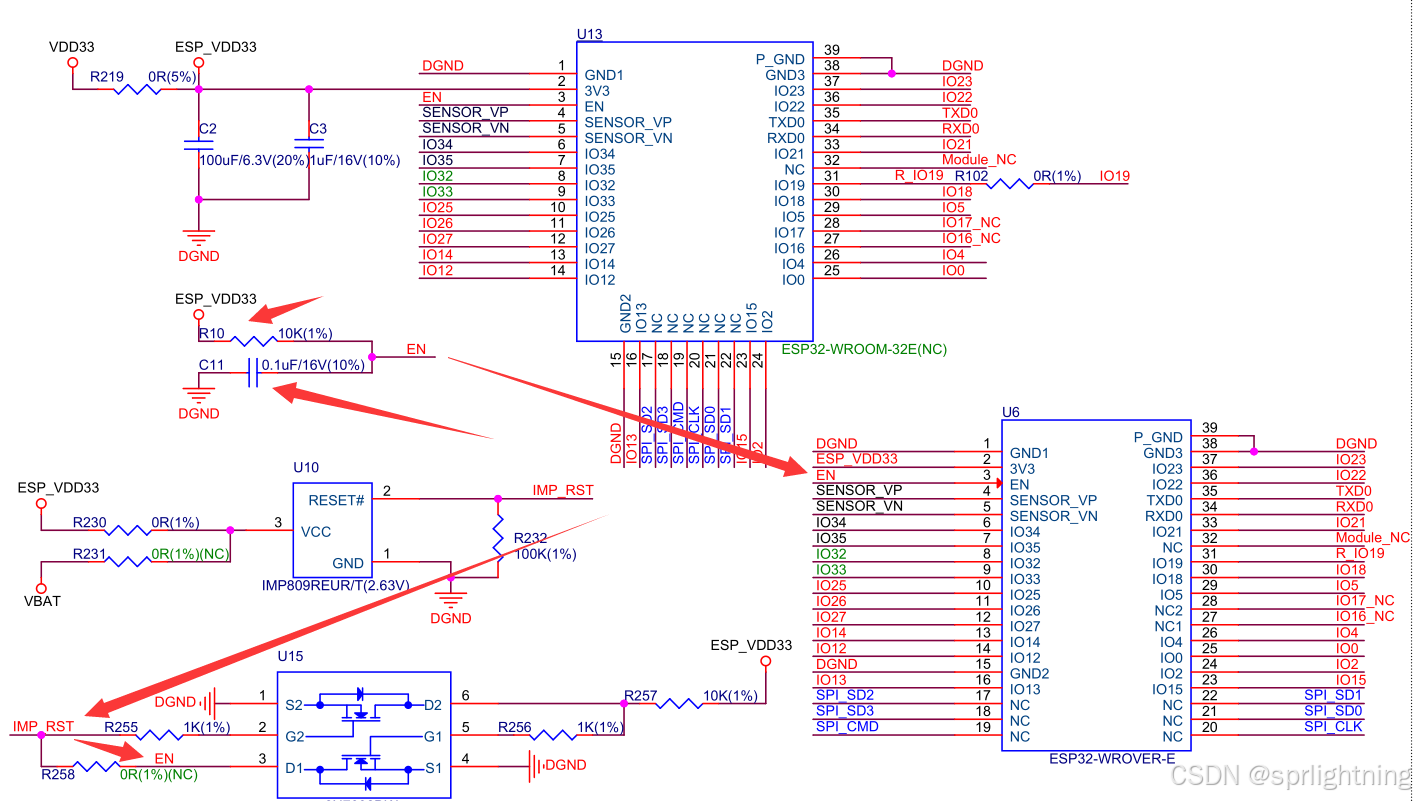

我仔细看了看我的板子LyratV43的原理图，我去，这上面怎么有这么个破玩意——IMP809REUR/T(2.63V)，这是IMP809R系列，属于低电压复位检测器，EN被复位器通过2N7002控制，而复位器检测的就是EN的电压波动，原理图上说的是采用IMP809REUR/T(2.63V)，但是到底用的啥得看实际情况。

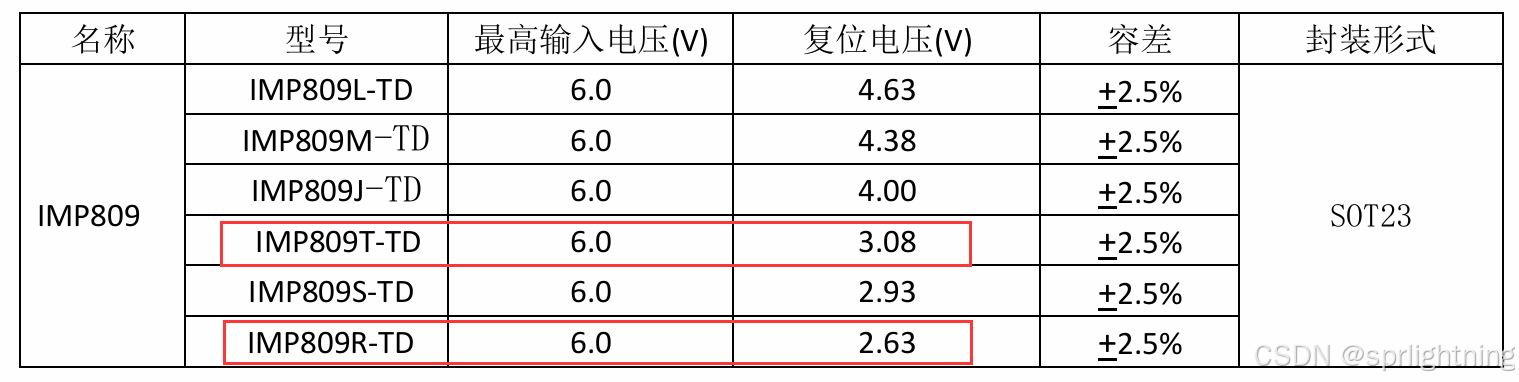

如果用的是IMP809R，其复位电压是2.63V +/- 2.5%，这很合理，也接近ESP32的brownout阈值；但是如果用的是IMP809T，那他的复位电压就是3.08V +/- 2.5%，那这就太巧了，3.08 * (1 + 2.5%) = 3.157V，我的EN在phy_init期间就在3.16-3.19之间摆动，合理，说明我手里这个乐鑫的LyratV43极有可能使用了T系列低压复位芯片。。。

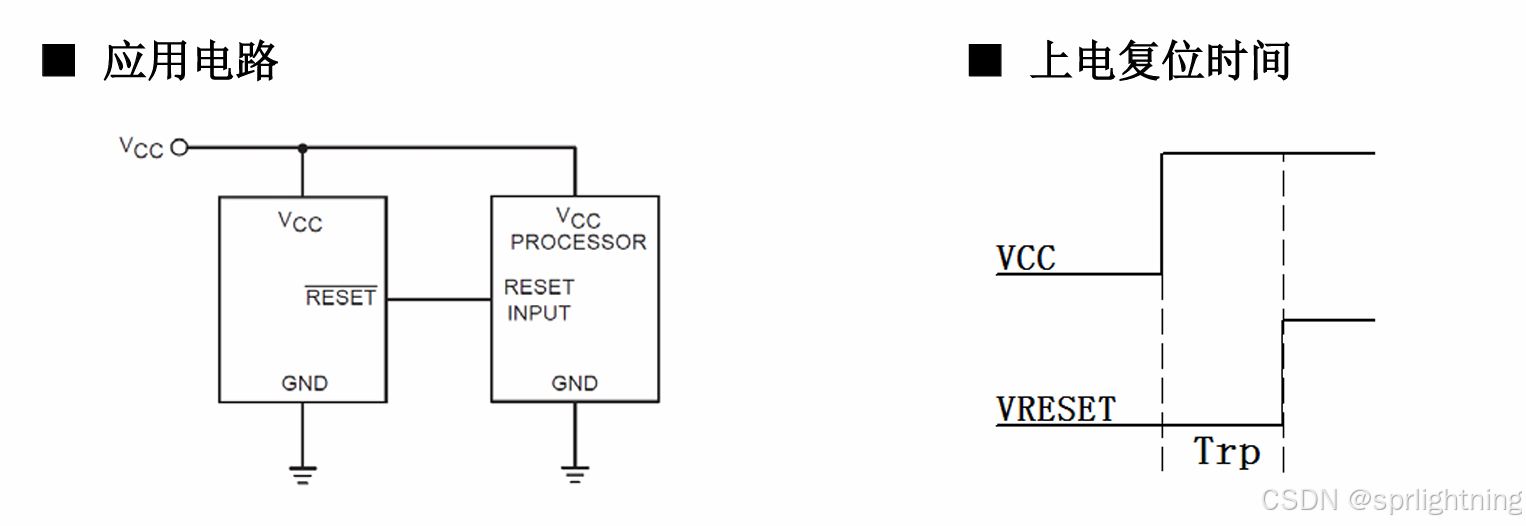

先看看低压复位芯片的应用，可以看到应用电路中低压复位芯片输出是直接控制mcu的EN，可以用来实现上电自动复位，比如来电自启动之类。

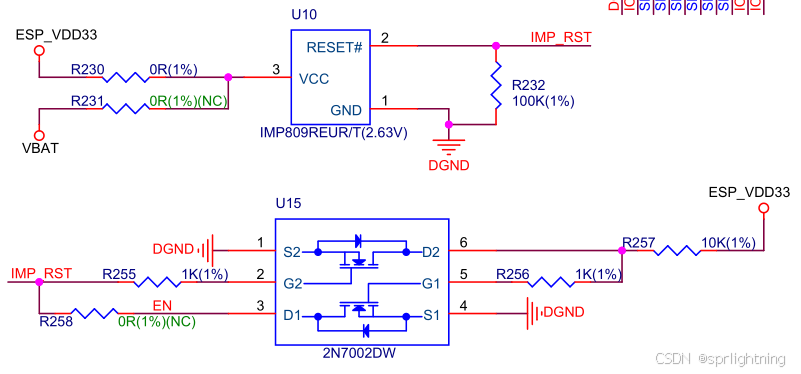

再看看LyratV43原理图，低压复位芯片输出通过两个2N700K间接控制EN，和上述应用一致。所以上电的过程会因为电压缓慢升高而复位一次，后面phy_init期间拉低3V3又会产生一次复位。

对于目前的情况，极大可能是使用了IMP809T这个复位器，考虑误差，会在3.16V附近产生复位。通常电源是稳定的3.3V则不会被phy_init拉到3.16V，可巧的是我这板子用的是1117，大名鼎鼎的“高压差”LDO，测量锂电池供电时1117的输入输出，输入是4.01-4.05V，输出是3.16-3.19V

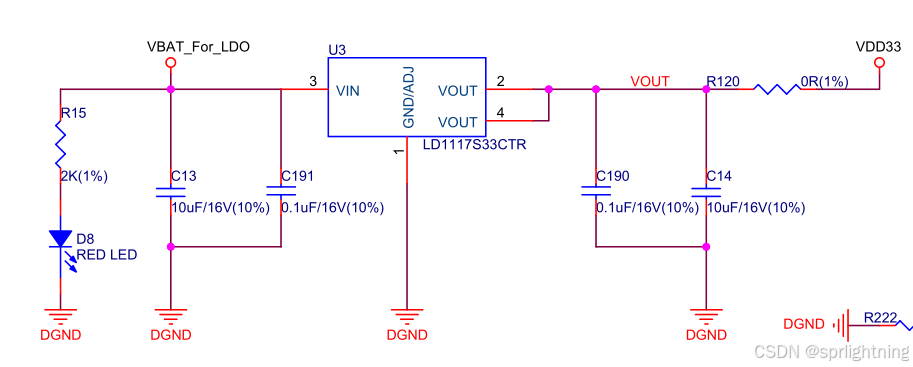

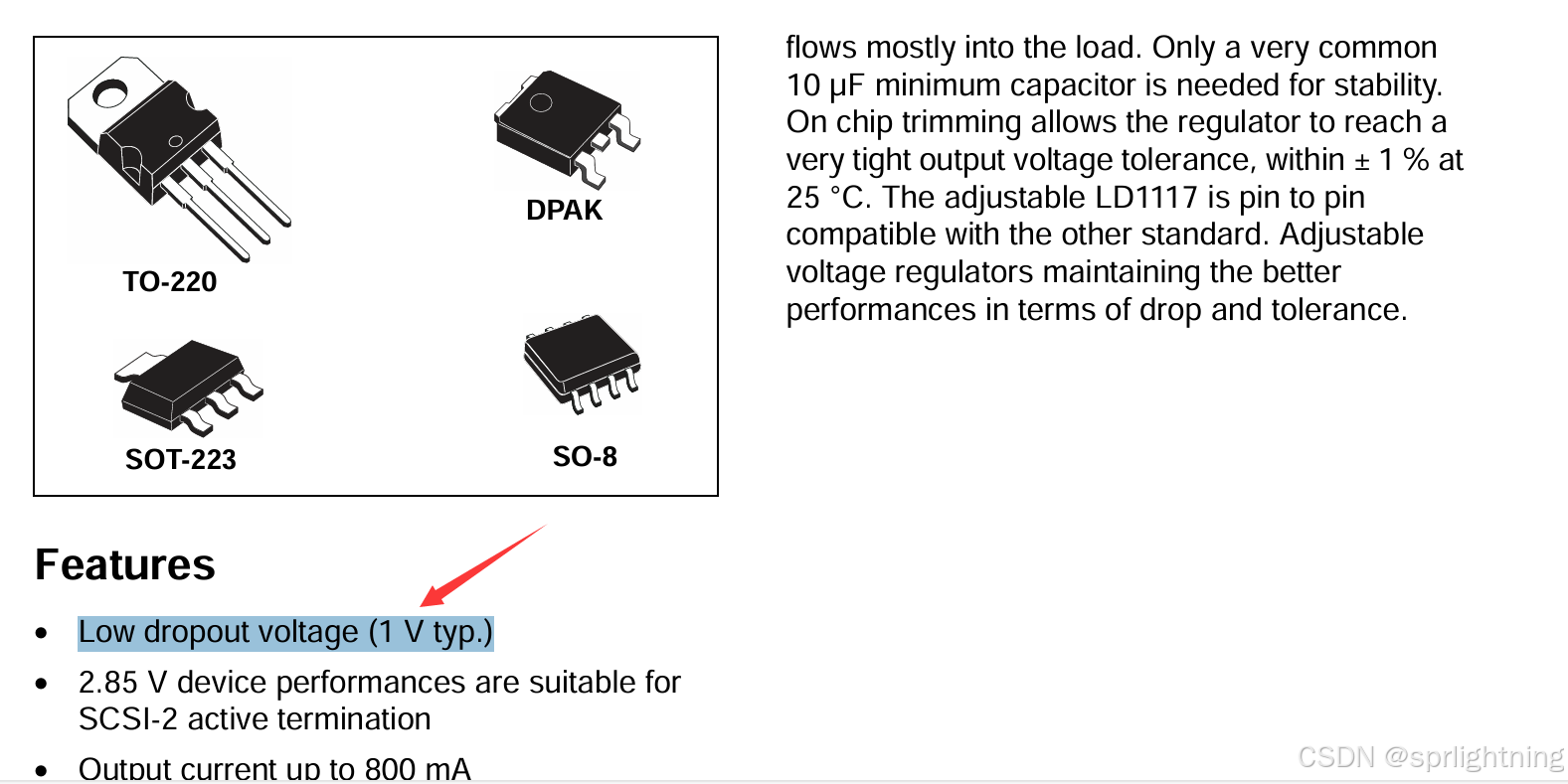

看了下LyratV43板子的确用的是ST的LD117S33，丝印LD33，规格书是：ST-LD1117S33，让我意外的是规格书称LD1117是低压差，还特意标注了典型值是1V，知道1V对锂电设备意味着什么？简直是灾难啊，3.3V + 1V是4.3V，意味着输入电压至少是4.3V才能稳定输出3.3V，这是不可能做到的，大多数锂电池极限电压是4.2V，就算插入电源，锂电池保护芯片也会将电压限制在4.25V以下，这会使得LD1117的输入永远到不了4.3V，自然输出永远也到不了3.3V了！

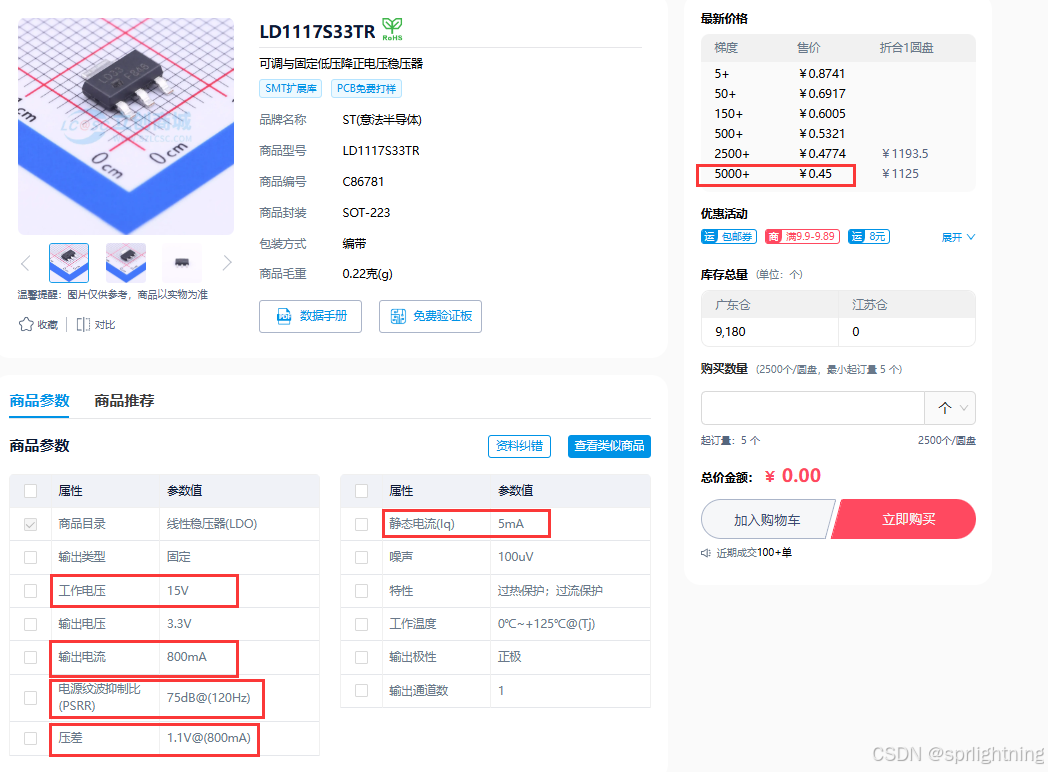

LD1117S33 Vi_max很大是15V，Io_max电流800mA，Vd很高是1-1.1V，Iq高达5mA，价格也不便宜。

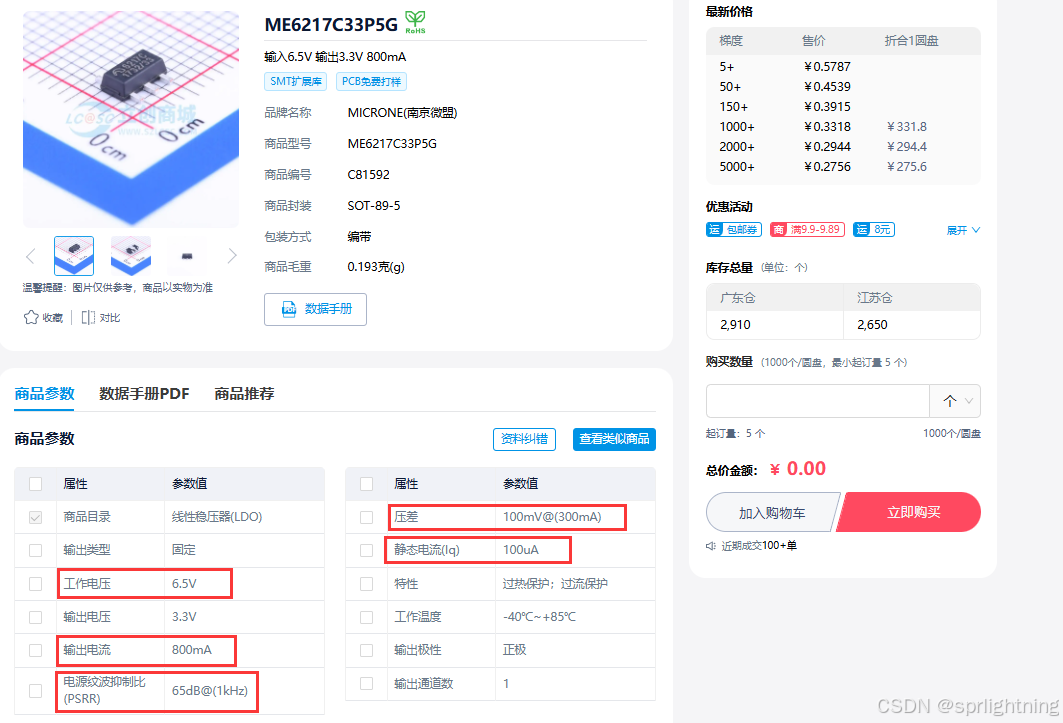

再看看可供代替的ME6217C33，Vi_max比较小是6.5V，Io_max是800mA，Vd很低是100mV，Iq低至0.1mA，价格也很便宜。这才是真正的低压差LDO！对于LyratV43这种使用microUSB（梯形安卓口）供电，使用锂电池的板子，6.5V输入的LDO完全够了，性能强大还便宜。真搞不懂画电路的人是怎么想的，这破microUSB就是5.0-5.1V，你搞个高压差大静态电流的1117是什么意思？贵就算了，性能还拉跨，1117唯一的优势高输入电压在这里毫无用处

分析到这一步，很明确了：

phy_init是会拉低总电源，也仅仅是从3.19V拉到3.16V，仅仅降低了0.03V，问题不大；
低压复位器IMP809T/R仅仅是触发电平高低的问题，就当是灵敏度不同好了，能接受；
而总电源LDO居然用的是极不符合使用场景的LD1117S33，1V的极高压差使得无论是锂电池（通常满电4.1V左右）供电还是USB供电（会经过电源管理芯片不会超过4.2V），都会被消弱到3.2V以下，这对于这类microUSB+锂电的设备来说是致命的。况且LD1117S33不仅仅是高压差这一缺点，还有高静态电流（5mA）这一缺点，这简直是双重打击。

好好好，分析到这里都清楚了，所以解决LyratV43板子蓝牙phy_init期间掉电复位的最佳方式就是把这个破LD1117S33拆下来扔了，换成真正的低压差LDO，比如ME6217C33，100mV的压差，无论是锂电池供电还是micro USB供电都能稳定的输出3.3V。这样哪怕phy_init干掉0.03V，那也有3.27V，完全大于3.16V，不会触发IMP809T的低压复位！，由于我没有ME6217C33，我只有ME6211A33，压差120mV，电流500mA，问题不大。但是要注意ME6211A33的引脚和LD1117S33的引脚有差异，具体是输入输出是反过来的，这里千万要注意，不能直接焊上去。
