大家一起聊下IGBT的缓冲电路

大家一起聊下IGBT的缓冲电路咧！我目前用的一个IGBT缓冲电路，就是直接一个R+C串联电路，电阻烫得吓死人，工作时缓冲电路里的电阻温度达到200°以上，到底是什么原因造成的呢？我试着加大缓冲电容，结果电阻温升得更快！缓冲电路的阻容应该怎么调？大家是怎么调的？

另外，我听说缓冲电路单独一个电容吸收尖峰，电容的容量加大，容易造成电容击穿，是吗？

全部回复(78)
正序查看
倒序查看
hero0765
LV.4
62
2014-11-24 10:17
@唯一爱好
看了帖子，感觉对路，跟帖请求大家帮助！谢谢！一台瑞龙400手工焊，半桥，单管，[图片]换上管子先看驱动，空载[图片]空载主电路，直流电压50V[图片]带载，最小时驱动[图片]主电路的波形，[图片]图片颠倒了，大家见谅，这样的主电路，我不敢加压试机了，请问；机器该有的阻容都没有少，怎么会与这样的震荡？该怎么解决？还有可能是哪里的问题引起这样的震荡？谢谢了！
请

请问，这个是IGBT的Uce之间波形，还是谐振电感与谐振电容两端之间的波形呢？ 上面各图的波形，能否具体描述一下是什么点的什么波形呢？

0
回复
唯一爱好
LV.6
63
2014-11-24 12:48
@hero0765

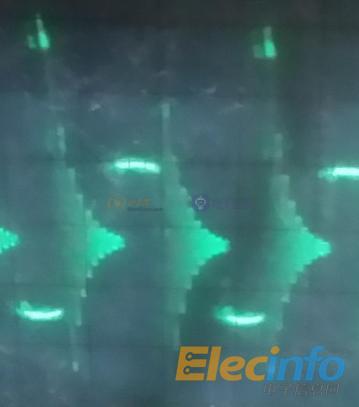

请[图片]请问，这个是IGBT的Uce之间波形，还是谐振电感与谐振电容两端之间的波形呢？上面各图的波形，能否具体描述一下是什么点的什么波形呢？
这是主电路，直流50伏，带载波形。小示波器的是lgbt管脚驱动波形。看小示波器的驱动很干净，但是主电路的波形震荡太厉害了。所以不敢加压试机！请大家指点一二。机器原有的阻容都在，16×2电容也检测了，管子用了40n120,40t1202都不行！这个波形是主电路变压器一次两根线的波形！
0
回复
igbtsy
LV.9
64
2014-11-24 17:42
@唯一爱好
这是主电路，直流50伏，带载波形。小示波器的是lgbt管脚驱动波形。看小示波器的驱动很干净，但是主电路的波形震荡太厉害了。所以不敢加压试机！请大家指点一二。机器原有的阻容都在，16×2电容也检测了，管子用了40n120,40t1202都不行！这个波形是主电路变压器一次两根线的波形！

焊机没搞过，不敢瞎说，但是这个波形在开关电源推挽式主电路中见过，是变压器磁芯或者是输出滤波电感没有紧固，磁芯在高频下振动，紧固后就没有那个强烈的振荡了。不知是否对你有参考？

0
回复
唯一爱好
LV.6
65
2014-11-24 20:11
@igbtsy
焊机没搞过，不敢瞎说，但是这个波形在开关电源推挽式主电路中见过，是变压器磁芯或者是输出滤波电感没有紧固，磁芯在高频下振动，紧固后就没有那个强烈的振荡了。不知是否对你有参考？
谢谢你的回复，我再努力查查。
0
回复
唯一爱好
LV.6
66
2014-12-06 10:28
@唯一爱好
谢谢你的回复，我再努力查查。
联系了厂家，视频，照片都给厂家技师看了，答复是；驱动正常，主电路波形正常，建议换板！也遇到过不停炸管的情况，换板后正常，（板子用摇表检测了绝缘，正常。）看来只有换版试试了
0
回复
貮寶
LV.7
67
2014-12-06 11:08
@唯一爱好
联系了厂家，视频，照片都给厂家技师看了，答复是；驱动正常，主电路波形正常，建议换板！也遇到过不停炸管的情况，换板后正常，（板子用摇表检测了绝缘，正常。）看来只有换版试试了

1;所有的炸管和缓冲电路好坏没有一毛钱的关系!

2;缓冲电路板烧烤烂了一定会引起炸管!

3;直流支撑电容非常重要,有了优质的直流支撑电容,比有缓冲电路更可靠!

0
回复
秋雨_225
LV.7
68
2014-12-08 19:45
@my.mai
先说说你的开关频率,再说说你的R和C分别什么参数.阻值,功率,电容量,耐压,有效电流等.IGBT单臂断开时,C吸收关断尖峰.IGBT单臂闭合时,C通过IGBT的CE放电,依次循环.串接了R,C的放电电流会得到一定限制,C和IGBT都得到一定好处,但是吸收效果稍微降低.C容量越大,吸收效果越好,但是C和R都会发热越厉害.
的确是这样，C的容量越大，R的温度越高。但是C的值小了效果又不是很好。最好的办法是，C的值取大一点，然后通过在主变的副边并联一电感来解决，并联这电感后尖峰电压会大幅度下降，原边IGBT的RC吸收电阻和副边快恢复二极管的RC吸收电阻上的温度都会大幅度下降。另外在空载的时候还起到了软开通的作用。
0
回复
秋雨_225
LV.7
69
2014-12-08 19:54
@my.mai
IGBT的CE端并接C作吸收,C容量增加,会造成C发热厉害,是过流损坏.业内选择的IGBT单臂吸收电容器,容量一般为0.015,0.022,0.033
据我所知还有更大的，时代的ZX7-400每个桥臂上的吸收电容用的是3只2200PF的电容并联，总容量达到6600PF。因此，在空载时，每个桥臂上并联的11只240欧姆8W的吸收电阻温度高得烫手。我通过在主变副边并联电感的方法使初次级的RC吸收电阻温度得到了大幅度的下降，通过示波器观察，尖峰电压也得到了明显的抑制。这是几天前得出的结果
0
回复
貮寶
LV.7
70
2014-12-08 20:19
@秋雨_225
据我所知还有更大的，时代的ZX7-400每个桥臂上的吸收电容用的是3只2200PF的电容并联，总容量达到6600PF。因此，在空载时，每个桥臂上并联的11只240欧姆8W的吸收电阻温度高得烫手。我通过在主变副边并联电感的方法使初次级的RC吸收电阻温度得到了大幅度的下降，通过示波器观察，尖峰电压也得到了明显的抑制。这是几天前得出的结果

采取超强能耗吸收可能是杀敌一百自损一千,

凯尔达的办法我没认真测试过,但初步试验过.的确尖锐的毛刺波变小很多,

0
回复
秋雨_225
LV.7
71
2014-12-08 20:46
@貮寶
采取超强能耗吸收可能是杀敌一百自损一千,凯尔达的办法我没认真测试过,但初步试验过.的确尖锐的毛刺波变小很多,
这不是超强能耗吸收，这是电感本是起个在空载时有一定软开关的作用的，前几天我加上去后无意中发现尖峰小了很多。这电感的作用我老师专门写了篇论文发表在电焊机杂志上
0
回复
秋雨_225
LV.7
72
2014-12-08 20:47
@貮寶
采取超强能耗吸收可能是杀敌一百自损一千,凯尔达的办法我没认真测试过,但初步试验过.的确尖锐的毛刺波变小很多,

奥泰的NBC-500也是在副边并联了这电感的，所不同的是奥泰专门在主变上绕了个独立的副边绕组来接这电感

0
回复
貮寶
LV.7
73
2014-12-08 21:53
@秋雨_225
奥泰的NBC-500也是在副边并联了这电感的，所不同的是奥泰专门在主变上绕了个独立的副边绕组来接这电感

奥太软开关也是有限双极性电路的一种在大功率焊机上,实践证明的确优秀,

凯尔达搞个续流电感,也有点有限双极性电路意思,总比全硬好

0
回复
唯一爱好
LV.6
74
2014-12-14 11:50
@貮寶
1;所有的炸管和缓冲电路好坏没有一毛钱的关系!2;缓冲电路板烧烤烂了一定会引起炸管!3;直流支撑电容非常重要,有了优质的直流支撑电容,比有缓冲电路更可靠!
感谢所有回复的朋友！机器换版后正常了！在这里我就不感谢CCTV，铁岭TV了，首先感谢瑞凌的售后工程师雷洪亮，细致的解答！我卖瑞凌，看中的就是售后服务，机器质量，研发！当然，瑞凌的成功在于所有工作人员的共同努力。其次感谢临沂大成焊接的闫克成工程师，刘雄志工程师提供的电路板。提交答案也是给所有关注的朋友一个交代！谢谢大家！！！
0
回复
石石
LV.7
75
2014-12-20 16:53
@貮寶
1;所有的炸管和缓冲电路好坏没有一毛钱的关系!2;缓冲电路板烧烤烂了一定会引起炸管!3;直流支撑电容非常重要,有了优质的直流支撑电容,比有缓冲电路更可靠!
很对。到底是高手
0
回复
秋雨_225
LV.7
76
2014-12-20 21:11
@唯一爱好
这是主电路，直流50伏，带载波形。小示波器的是lgbt管脚驱动波形。看小示波器的驱动很干净，但是主电路的波形震荡太厉害了。所以不敢加压试机！请大家指点一二。机器原有的阻容都在，16×2电容也检测了，管子用了40n120,40t1202都不行！这个波形是主电路变压器一次两根线的波形！

叫我怎么说你呢？看CE极波形不能这样测量。你把示波器的探头和接地夹分别夹主变原边的两条线是错误的，因为这两点都是IGBT上下管 串联的中点。这里的地等效于悬空的，加上主变是感性负载，叠加的尖峰电压加在这里。因此示波器的探头接地夹的地电位是在跳跃变化的，没法测量准确的。正确测试方法是四只管子分别看CE极的电压波形。测量下面两只管子时，接地夹夹在直流母线的负极，探头挂中点。测量上面两只管子时，接地夹夹直流母线的正极，探头挂中点。只是这时的电压波形倒了个相而已，这样就能看出尖峰电压的峰值。

0
回复
700258
LV.5
77
2014-12-21 09:46
@唯一爱好
感谢所有回复的朋友！[图片]机器换版后正常了！在这里我就不感谢CCTV，铁岭TV了，首先感谢瑞凌的售后工程师雷洪亮，细致的解答！我卖瑞凌，看中的就是售后服务，机器质量，研发！当然，瑞凌的成功在于所有工作人员的共同努力。其次感谢临沂大成焊接的闫克成工程师，刘雄志工程师提供的电路板。提交答案也是给所有关注的朋友一个交代！谢谢大家！！！
请教一下，为什么非要换板？
0
回复
唯一爱好
LV.6
78
2014-12-27 10:33
@秋雨_225
叫我怎么说你呢？看CE极波形不能这样测量。你把示波器的探头和接地夹分别夹主变原边的两条线是错误的，因为这两点都是IGBT上下管串联的中点。这里的地等效于悬空的，加上主变是感性负载，叠加的尖峰电压加在这里。因此示波器的探头接地夹的地电位是在跳跃变化的，没法测量准确的。正确测试方法是四只管子分别看CE极的电压波形。测量下面两只管子时，接地夹夹在直流母线的负极，探头挂中点。测量上面两只管子时，接地夹夹直流母线的正极，探头挂中点。只是这时的电压波形倒了个相而已，这样就能看出尖峰电压的峰值。
哦！谢谢徐老师的指点！听君一席话，胜读十年书。有道理，都是自己瞎琢磨的，没有正规培训过。换板好了，很可能是板子高压绝缘不行。遇到过类似情况，所以果断换板！
0
回复
1179300092
LV.8
79
2015-07-14 12:01
@唯一爱好
哦！谢谢徐老师的指点！听君一席话，胜读十年书。有道理，都是自己瞎琢磨的，没有正规培训过。换板好了，很可能是板子高压绝缘不行。遇到过类似情况，所以果断换板！
